目前，隨著國(guó)家建設(shè)海綿城市政策的導(dǎo)向，大空隙排水路面逐漸成為城市道路新建或者大修的選擇方案。但隨著空隙率的增加，雖然排水和降噪效果增強(qiáng)，但采用傳統(tǒng)的高粘度改性瀝青的排水瀝青混合料的性能衰減迅速，特別是其耐久性受到嚴(yán)重的影響，容易產(chǎn)生飛散、掉粒等現(xiàn)象。因此本公司開(kāi)發(fā)出性能更加優(yōu)異的高粘度改性瀝青——高耐久高粘度改性瀝青。
大孔隙開(kāi)級(jí)配瀝青混合料（OGFC）的功能為排水、降噪及抗滑，其空隙率范圍為18~23%。OGFC的性能取決于瀝青結(jié)合料的品質(zhì)與礦料的組成結(jié)構(gòu)，國(guó)內(nèi)外已研發(fā)了OGFC專用高粘度改性瀝青，提出了礦料組成設(shè)計(jì)方法，并已進(jìn)行了工程應(yīng)用。
對(duì)于OGFC路面，其空隙率越大，排水效果越明顯；最大公稱粒徑越小，降噪效果更明顯。而空隙率增加、最大公稱粒徑的減少均使得OGFC的性能降低。為確保OGFC路面的耐久性，目前常用的OGFC空隙率為20%，最大公稱粒徑不小于9.5mm，路面厚度為4cm。
OGFC的耐久性主要是指瀝青結(jié)合料的耐久性，市場(chǎng)上常規(guī)應(yīng)用的高粘度改性瀝青，能夠滿足中輕交通車輛荷載的使用要求，尤其適用城市高架道路。但對(duì)于交叉口、車輛小轉(zhuǎn)彎半徑區(qū)域以及重載道路，排水路面容易產(chǎn)生脫粒，車轍等一系列損壞。為此，上海城建日瀝特種瀝青有限公司結(jié)合我國(guó)以及日本排水路面應(yīng)用的具體情況，研制了高耐久型高粘度改性瀝青，用以提高OGFC的耐久性、抗飛散性以及抗剪切扭轉(zhuǎn)性。同時(shí)在確保使用品質(zhì)的前提下，可將空隙率增大為23%、最大公稱粒徑降低為4.75mm。

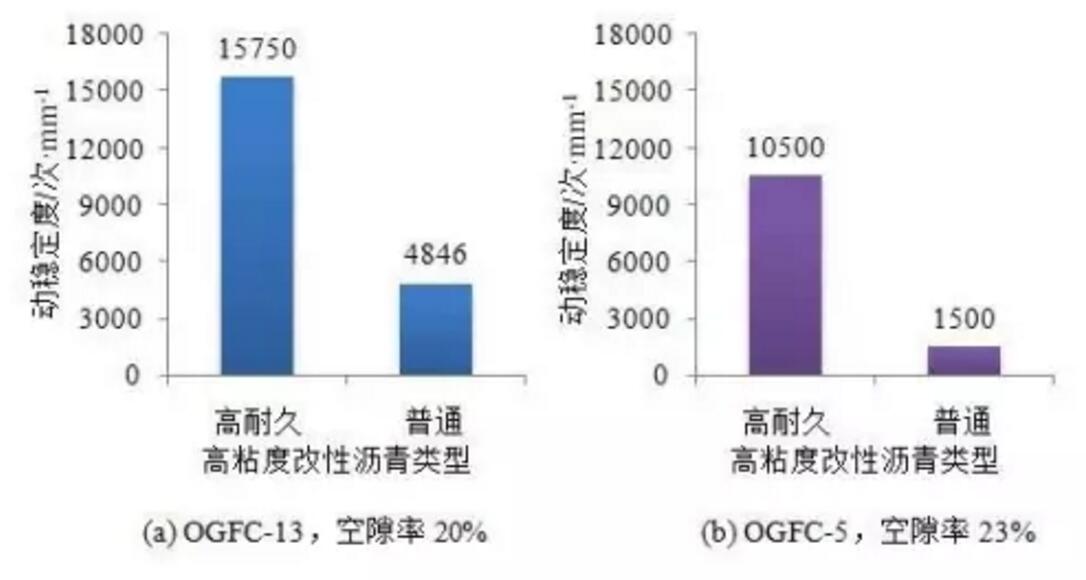

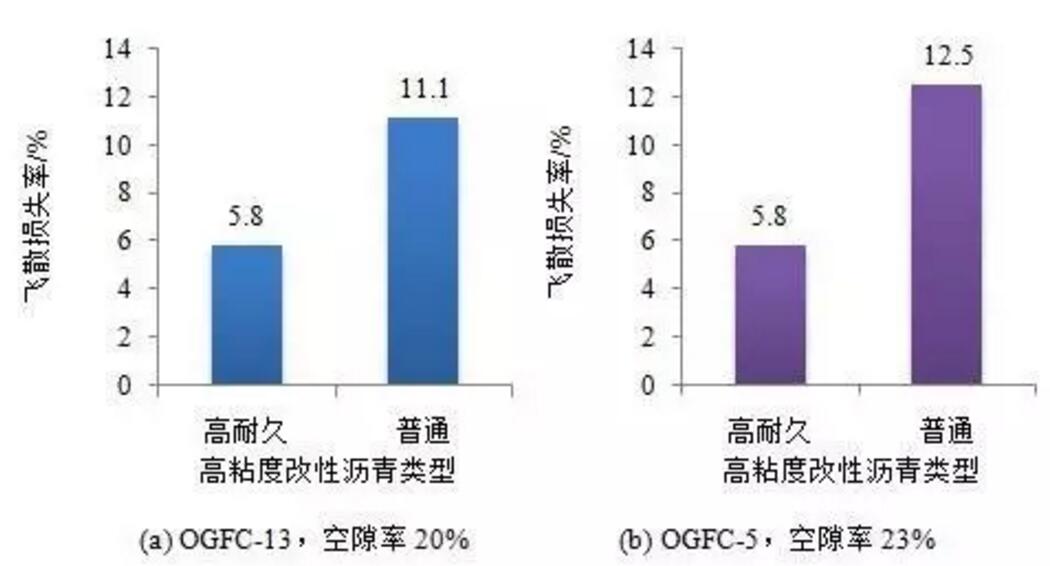

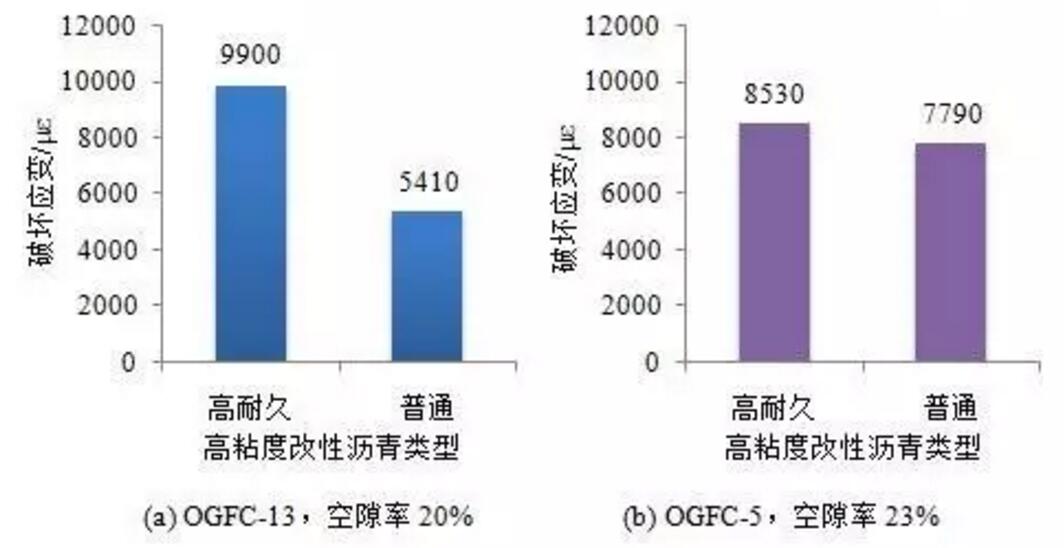

與普通高粘度改性瀝青相比，高耐久高粘度改性瀝青的稠度較大，延展性及耐熱氧老化性能較好。高耐久高粘度改性瀝青提升了OGFC混合料的高溫性能、抗飛散能力及低溫性能，其中高溫性能的提升最為顯著。OGFC的空隙率較大（≥23%），公稱最大粒徑較?。ā?.75mm）時(shí)，使用高耐久高粘度改性瀝青可滿足使用需求。
與普通高粘度改性瀝青相比，高耐久高粘度改性瀝青具有更高的稠度，更好的延展性及抗老化性能，進(jìn)而可提升OGFC混合料的高溫性能、抗飛散能力及低溫性能。可有效應(yīng)對(duì)常規(guī)高粘度改性瀝青排水路面重載路段的車轍損壞，以及排水路面交叉口，小轉(zhuǎn)彎半徑區(qū)域因剪切、扭轉(zhuǎn)共同作用引起的骨料飛散現(xiàn)象。采用該類瀝青，在保證空隙率為23%，以及混合料路用性能的前提下，最大公稱粒徑減小至4.75mm，可有效減薄排水降噪路面厚度。
來(lái)源：城建日歷
